SJ-104/55

变频串联谐振耐压试验装置技术条件书



1、设备制造遵循的国家标准和行业标准
GB2900             <<电工名词术语>>
DL/T846-2004       <<高电压测试设备通用技术条件>>
DL/T849.6-2004     <<电力设备专用测试仪器通用技术条件>>
GB50150-2006       <<电气装置安装工程电气设备交接试验标准>>
GB/T.311-1997      <<高压输变电设备的绝缘与配合>>
GB6587.2-6         <<电子测量仪器温度、湿度、振动、冲击、运输试验>>
GB191              <<包装储运图示标志>>
GB10229-88         <<电抗器>>
GB/T16927.1-2-1997 <<高电压试验技术>>
ZBK41006-89        <<试验变压器>>
GB7328-87          <<变压器和电抗器的声级测量>>
IEC358(1990)       <<耦合电容器和电容分压器>>
IEC1000            <<电磁兼容性>>
GB4793-1984        <<电子测量仪器安全要求>>
GB/T2423.8-1995    <<电工电子产品基本环境试验规程>>
GB/T3859.1-1993    <<半导体变流器基本要求的规定>>
GB/T-3859.2-1993   <<半导体变流器应用导则>>


2、总体技术功能
2.1 SJ-104/55 变频串联谐振试验装置以调整改变频率激发串联谐振

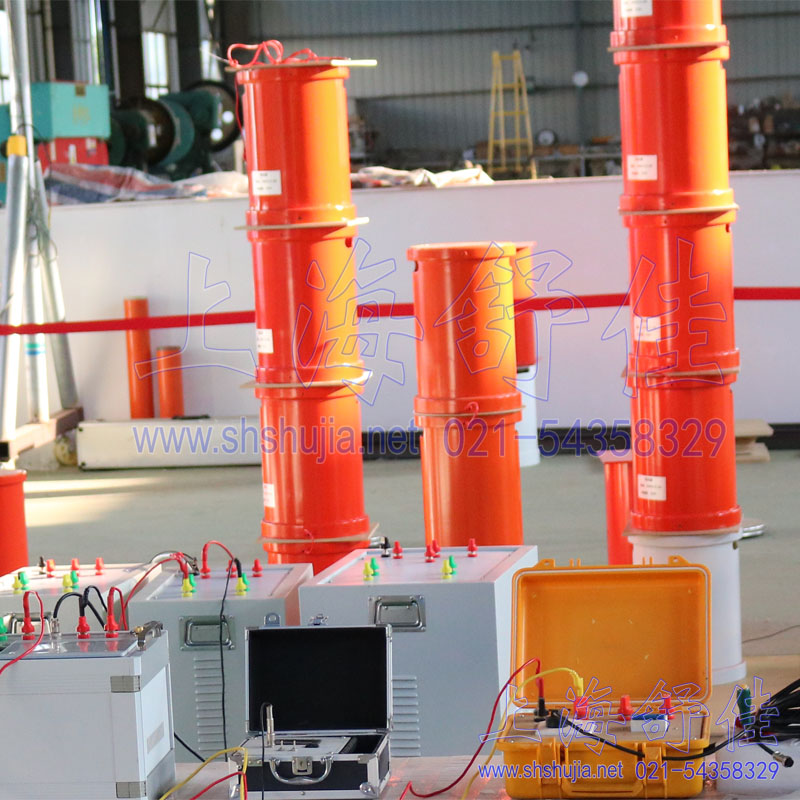

2.2 SJ-104/55变频串联谐振耐压成套装置包括以下基本部件:变频电源、励磁变压器、高压电抗器、电容分压器及附件:输入输出专用线、高压橡胶软联线、同轴屏蔽测量线、接地软线等。
2.3 SJ-104/55串联谐振耐压成套装置系统功能满足以下试验要求:
2.3.1  满足:35kV、300mm2、1.0km电缆耐压52kV  5分钟;
2.3.2 以下环境条件下能够不影响正常试验:
             温度范围: -15℃~ 45℃
             海拔高度: ≤2000m
             相对湿度: ≤90%
2.3.3系统技术参数如下:
a. 额定试验容量 160KVA
b. 输出电压: 0 ~ 100KV  AC有效值
c. 输出电压波形: 正弦波,波形畸变率≤0.5%
d. 输出分辩率: 0.01 Hz
e. 输出频率范围: 30~300Hz
f. 额定负载下连续运行时间: 30min, 且各部件温升≤85K.
g. 品质因数: 30~300
h. 不稳定度: ≤0.01%
i. 系统测量精度: 1.0级
j. 输入工作电源:  AC 220V
k. 系统噪声: ≤60分贝
2.3.4系统使用功能:
a. 具备手动试验/自动调谐/自动试验三种模式,并可任意切换
b. 具备大屏幕显示,可指示:输出电压(有效值)及输出频率等
c. 具备试验电压、时间、试验频率范围等试验参数设置功能
d. 具备过压、过流保护功能,并可任意整定设置
e. 具备放电保护功能,在高压发生闪络时,可自动切除电源,同时可以提示“放电保护”及相关信息
f. 具备掉电保护功能
g. 具备过热保护功能
h. 具备零值保护功能,系统和变频电源只能零启动、零退出
i. 具备各种数据打印功能
j. 具备系统故障自诊断功能

3、具体技术性能参数
3.1  变频控制电源   1台
3.1.1变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能
3.1.2 额定输出容量: 6KW
3.1.3 工作电源: AC 220V/380V
3.1.4 输出电压: 0 ~ 400V可调
3.1.5 输出电压不稳定度 ≤0.01%
3.1.6 最大输出电流: 50A
3.1.7 输出波形:正弦波,输入、输出均有专用滤波器(置于变频电源内),波形畸变率 ≤0.5%
3.1.8 频率调节范围:30 ~ 300Hz
3.1.9 频率调节灵敏度: 0.01 Hz
3.1.10 频率不稳定度: ≤0.01%
3.1.11额定容量下连续运行时间:30min
3.1.12 噪声水平: ≤60dB
3.1.13 变频电源采用高性能专用微机控制电压频率调节
3.1.14 变频电源配备专用引线和插头与其他设备进行连接

3.2  励磁变压器   1台
3.2.1 励磁变压器为干式空冷结构,绝缘耐热等级F级,满足干式变压器国家规范要求
3.2.2 高﹑低压绕组间和铁芯设静电屏蔽层,既作为励磁变,又是隔离变
3.2.3 内置氧化锌过压保护,防止过电压击穿
3.2.4 额定容量 6KVA
3.2.5 使用频率范围: 30~300Hz
3.2.6 额定容量下连续运行时间: 30min
3.2.7 电压比测量误差: <1%

3.3  高压电抗器  2台
3.3.1 额定电压: 26KV/台
3.3.2 额定电流: 2A/台
3.3.3 额定电感量:60H
3.3.4 额定电流下连续运行时间: 30min
3.3.5 噪声 ≤60dB
3.3.6 采用干式环氧整体浇注结构,绝缘耐热等级F级,满足电抗器国家规范要求
3.3.7 电抗器外绝缘结构高度满足行业有关标准规定
3.3.8 电抗器可以串联、并联组合方式使用

3.4  电容分压器   1台
3.4.1 额定电压:55KV/100V
3.4.2 工作频率: 30~300Hz
3.4.3 分压比误差:有效值时≤0.5%,峰值时≤1%
3.4.4高﹑低压臂的电容采用一致的介质结构,温度系数小,角位小,在30~300Hz内分压比不变
3.4.5电压测量通过专用测试引线引至变频电源进行测量

3.5   补偿电容器   1台
3.5.1 额定工作电压/额定电容量 55kV/10000pf

本装置特点:
4.1.1 主机保护功能齐全,有过流、过压、闪络、过热、零值升压、掉电保护等功能,出厂前经满负载试验合格
4.1.2 励磁变压器箱为双层铝塑结构,美观轻巧。高压侧线圈为双线圈
可串可并,且线圈间有元件过压保护
4.1.3 电抗器为积木式,可任意组合串联或并联
