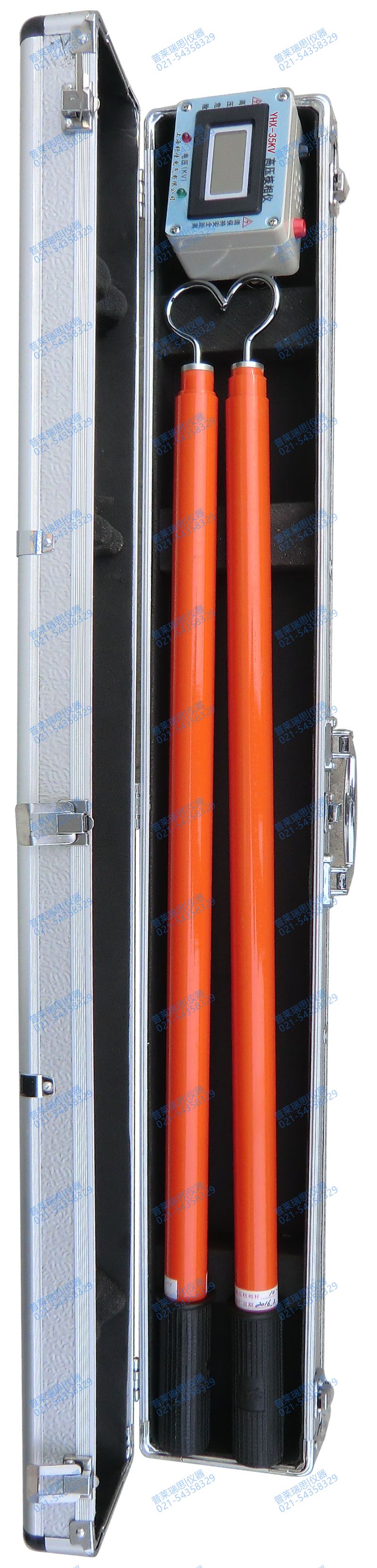

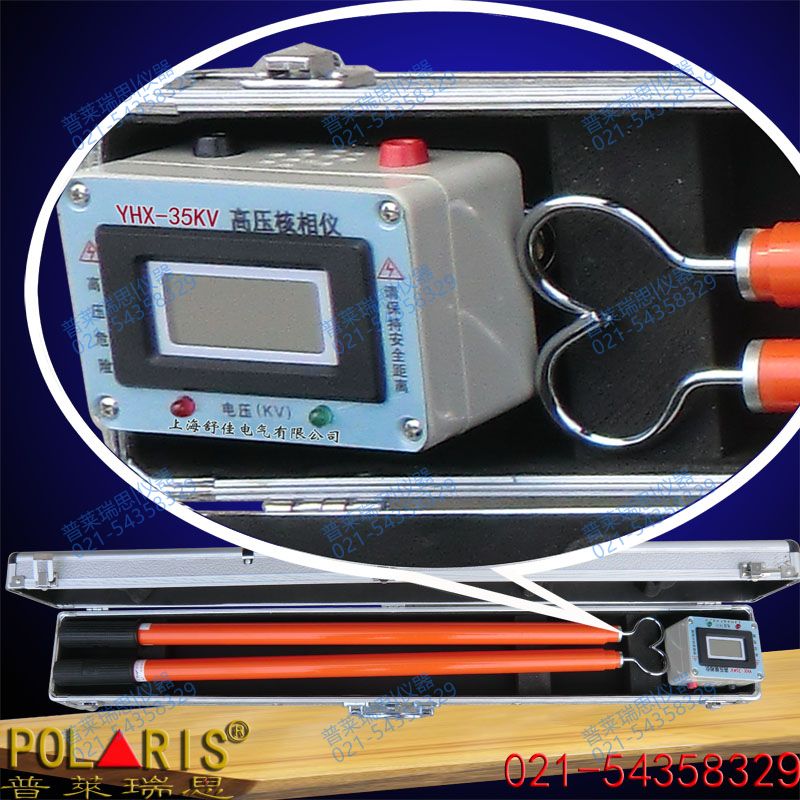

FRD-10kV语音核相器使用说明

一、简介:

FRD系列核相器是最新研制出的新型核相产品,分别用于6、10、35、66、110、220、330、500KV系统,确定两个电网(发电机组)相位是否相同,以便确定并网。其绝缘管采用高性能绝缘材料,核相仪表采用塑料外壳配合活动支架,可方便地将核相仪表在绝缘管上灵活地改变观看角度,使用安装简便易行。
二、产品特点:
1、在核相时,不论相位是否相同,都有语言和灯光提示。
2、可用“220V或380V”低电压检验核相仪表是否正常。
3、核相仪表内部设有自动电源开关,使用时电源自动打开,不用时电源自动关闭,方便、省电。

三、产品性能指标及参数:

1、绝缘材料的性能指标:

表一、材质特性:

项           目
单    位 指    标
马丁氏耐热性(纵向)不低于 200
抗冲击(纵向)不低于 mpa/cm 147
抗弯度(纵向)不低于 mpa 343
表面电阻系数(水浸后)不低于 Ω 10×10¹¹
体积电阻系数(常态)不低于 Ω/cm 10×10³¹

表二、冲击耐受电压试验:
绝缘部件额定电压
(单位:kV)
冲击承受电压
(单位:kV)
极间距离
10 100 0.4
35 150 0.6
110 250 1.0
220 450 1.8
330 900 2.8
500 1175 3.7

表三、绝缘管的长度及衰减电阻的参数:
额定电压(KV) 衰减部件 有效长度
(M)
握手长度
(M)
全长
(M)
长度(M) 阻值(MΩ)
6-10 0.55-0.7 36-50 0.8 0.8 1.6
35 0.7-0.9 100-150 0.9 0.6 2.6
110 1.0-1.2 250-300 1.3 0.6 2.9
220 1.0-1.2 400-450 2.1 0.7 3.8

表四、辨别相位“仪器”信号的反应:
类 别 高科技类型
表计 语言
不同相位有
三反应信号
指示相应电压或数字显示相应电压 发出音响或发出语言;相位不对,请换相操作
同相位无三反应 无指示 无语音 无亮

四、使用方法

在使用前,检查下列3项:
1、按表四所述,自行检测辨别相位仪器是否良好,方法如下:
  先将试验线插入仪器插孔,将另一端插入220V交流电压,此时按表四所述有三反应,表示是好的,若无三反应,表示有问题,不能用。表内有9V干电池。
2、将试验线用万用表检测是否导通。
3、用万用表或摇表检测衰减部件阻值是否符合表三。
以上方法检测核相仪表是正常的,就可以正式核相了。如果已经知道核相仪表是正常的,也可不用检测直接使用。在检测中如果没有发出声音或声音很小,说明电池电压不足,应更换电池。可打开仪表外壳换上新的9V层叠电池。

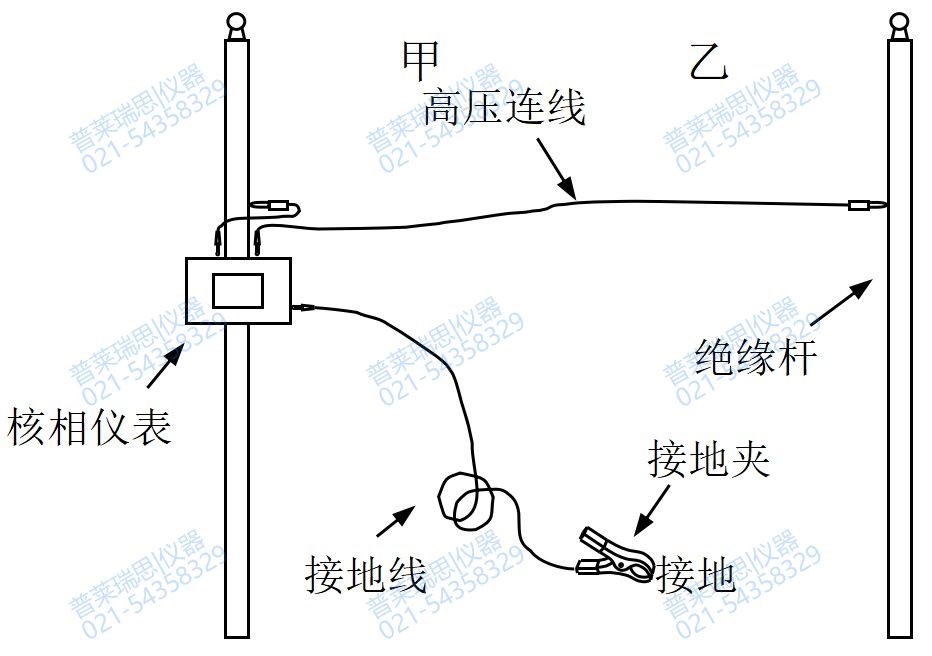

按下图接好高压连线及接地线,接地夹要可靠接地。

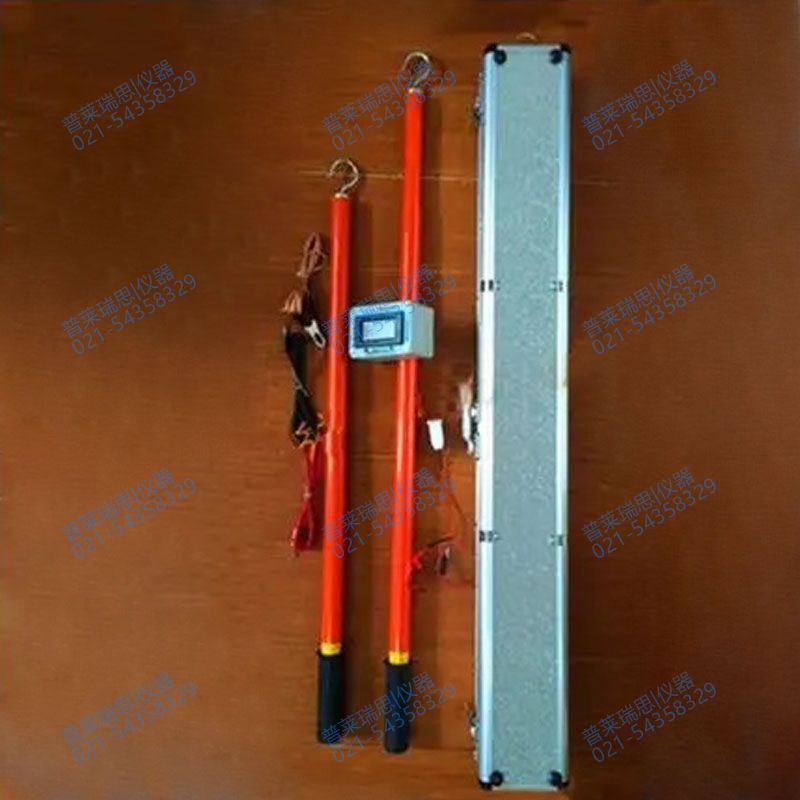

4、在正式核相前,应在同一电网系统,对核相器进行检测是否良好。一人将甲棒与导电体其中一相接触,另一人将乙棒在同一电网导电体逐相接触,按表四所术不同相有三反应,同相无三反应。然后才可以正式核相位。
5、核相操作应由三人进行,两人操作,一人监护。且必须逐相操作, 逐一记录,根据表四所述的“三有三无”确定是否同相位。核相位操作要认真执行本单位制定的规程制度。
6、特别注意的是在操作时,人体不得接触核相仪表、高压连线及接地线,要保持1米的安全距离。也不得与外壳(表头)接触,要保持足够的安全距离(请按照严格按照核相器试验操作规程的要求进行核相)。连接两根测试竿的测试线为普通220V导线,在核相时人体不得接触或近距离接触该导线。使用时应将过长的导线用扎带扎在第一根测试竿上,同时离人体要有足够的安全距离(请参照高压电器操作规程),测试线也不得与大地接触。
